X線CT撮影 ​

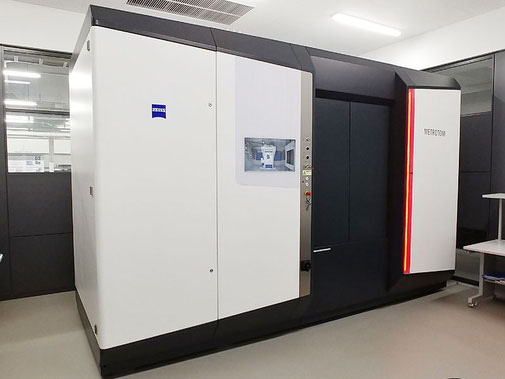

X線マイクロフォーカス検査

試料にX線を照射し、試料台上で360度回転させ撮影を行います。非破壊で、試料の内部構造や欠陥の確認など幅広い製品を3次元で観察することができます。X線の透過しやすさにより、構成元素（密度）にコントラストがつきます。密度の大きい元素は、明るく、小さい元素は暗く映ります。

  • ピクセル分解能 7～120µm　程度
  • 対象試料サイズ 直径150×高さ170mm（縦向き撮影の場合）で5kg

用途 内部構造観察

  • 内部欠陥検出
  • 3D形状計測
  • 繊維配向解析（撮影エリアは20mm四方程度）

測定例：樹脂製品内

  • アルミダイカスト製品
  • はんだ内のボイド
  • モーター等のASSY部品（鉄、マグネット、コイル線等ある場合は完全透過できない部位あります）

※VG STUDIOをお持ちのお客様で生データをご要望でしたら、ディスクへ等の保存にて送付可能です。

X線CT調査：事例−1

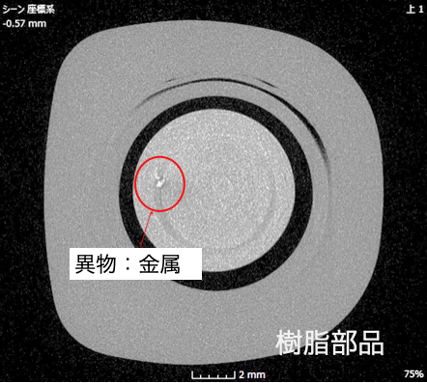

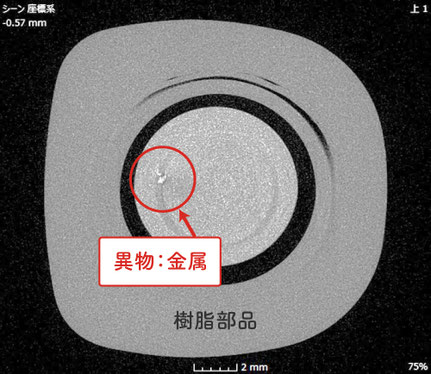

内部観察 − 異物の確認

密度が大きく違う異物の可視化が可能です。

解体後、該当箇所（樹脂部品の隙間）に金属の混入を確認できました。


X線CT調査：事例−2

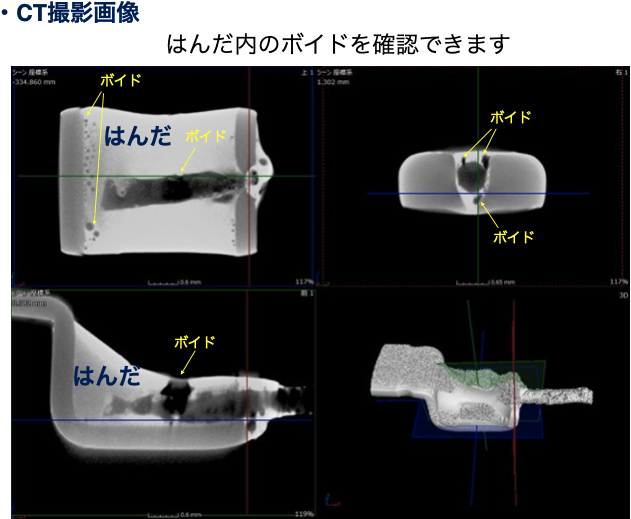

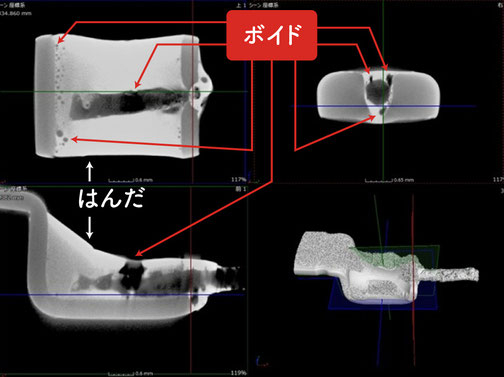

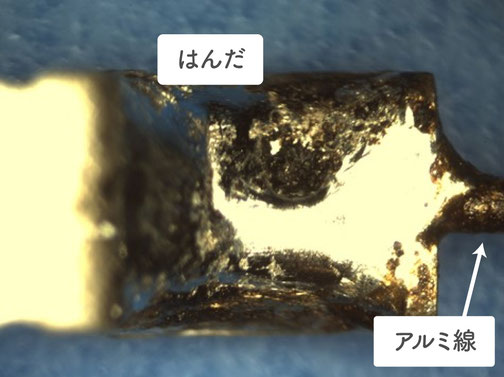

アルミ線はんだ内のボイド確認​


X線CT調査：事例−3

鋳巣の占有率調査（欠陥解析）​

  • 鋳巣を部品内で作成できる最大正方形で鋳巣占有率を算出
  • 鋳巣サイズ(直径または体積）のヒストグラム作成可能

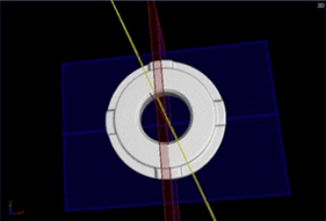

回転平面：黄色

欠陥（鋳巣）解析画像


欠陥（鋳巣）のサイズ：15µm～

（試料サイズ、測定エリアにより分解能は違います）

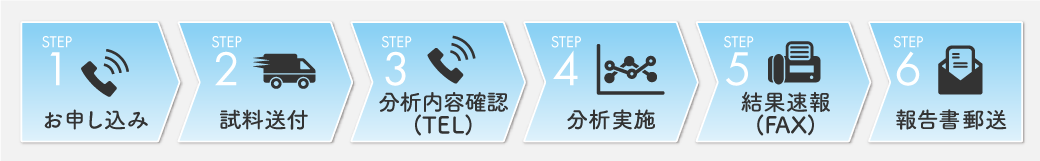

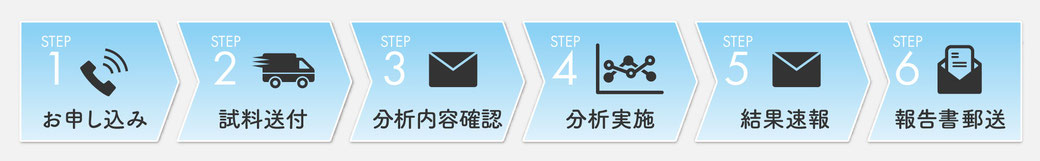

分析委託業務の流れ

分析委託業務の流れ
お問い合わせ
