物性調査
- 引張試験、曲げ試験、圧縮試験（主に樹脂材）

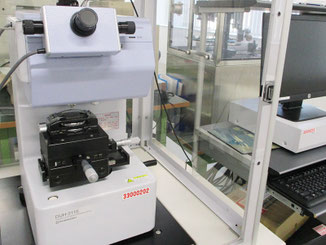

- 硬度測定（ロックウェル硬さ、ビッカース硬度）、微小硬度計（DUH)

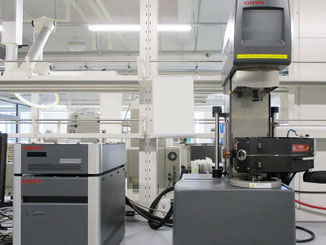

- 粘弾性試験（DMA、レオメーター）
- 熱物性 DSC、TGA、TMA
熱分析事例−1 DSC分析
示差走査熱量測定(DSC)では、温度を変化させたときの熱流の変化から、材料の熱物性(融解や結晶化などによる吸熱・発熱反応、ガラス転移・比熱容量・熱履歴など)の評価が可能です。
用途
- 融点熱物性（融解温度・結晶化温度等）
- ガラス転移測定
- 硬化反応解析（熱硬化性樹脂の硬化度等）
- 熱履歴評価
- 比熱容量測定

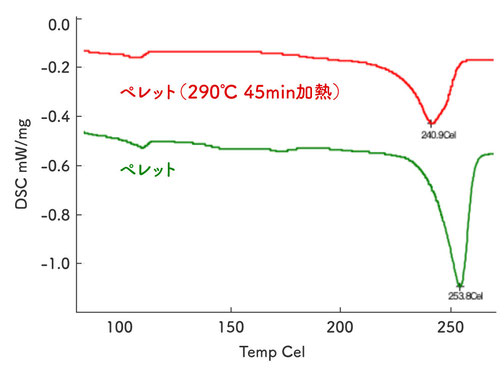

ペレットの熱劣化による融点の変化（材質：PET）
試料：赤−熱劣化品 緑−ペレット
熱劣化品は、成形機の立ち上げ時のスクリュー（射出部）周辺の
熱劣化を想定し、試料を作製しました。（290℃45分加熱：窒素雰囲気下）
分析結果：熱劣化品の融点は、ペレットより7℃ほど低下しました。
熱分析事例−2 TG-DTA分析
TGAの測定では天秤を用いて試料と基準試料との重量差を求めます。
試料の重量が変化すると天秤が傾き、その動きを戻すために電流を流し制御する。その電流の変化を重量変化で出力しています。
DTA
熱電対により、試料・基準物質の測温を行います。検出された温度差をDTA信号として出力されます。
相転移や分解、燃焼、酸化、還元などの現象を推察できます。
ペレットと熱劣化品の熱分解温度比較（材質：PBT）
試料：濃青-熱劣化品、青-ペレット
熱劣化品（300℃60分加熱：窒素雰囲気下）
分析結果：熱劣化品は、DTA曲線から融点の低下、TG曲線から熱分解温度の低下の傾向がみられました。
分析委託業務の流れ
